Sistemas estructurales de masa activa (vigas, pilares, losas)

Son sistemas de elementos rigidos y macizos (incluida su compactacón como la losa) en los que la transmisión de de cargas se efectua a travez de la movilización de fuerzas seccionales.

Son sistemas en estado de flexion: tracción, compresión y flexion.

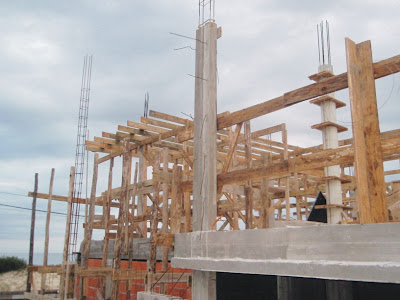

ESTRUCTURA DE VIGA Y PILAR

  • Articulada de un vano- una viga apoyada en dos pilares.
  • Continua - viga con varios apoyos.
  • Voladiza - debe estar empotrada obligatoriamente

ESTRUCTURA DE PORTICO

  • De un vano
  • De varios vanos

ESTRUCTURA DE LOSA

  • Uniforme
  • Nervada
  • Portico de losas
  • Voladiza
VIGAS
Figuran etre los elementos mas comunes, dado que la mayor parte de kas cargas son verticales y la mayoria de las superficies son horizontales. Por lo tanto las vigas transmiten horizontalmente las cargas verticales. Lo que implica una acción de flexión y corte.
Las vigas trabajan solo a flexión.
En una viga simplemente apoyada en dos pilares, una carga aplicada en el punto medio se transmite por mitades a ambos apoyos.

PORTICOS
El portico simple (de un vano) se comporta de forma monolitica y es mas resistente tanto a cargas verticales como las horizontales. A medida que aumenta el ancho y la altura del edificio resulta practico aumentar el número de vanos, reduciendo asi la luz de las vigas y absorbiendo las cargas horizontaes de forma mas economica.
La estructura resistente del edificio se convierte de esta forma con una serie de mallas rectangulares que permiten libremente la circulación en el interior, y escapaz de resistir cargas horizontales y verticales.
Una serie de estos porticos, paralelos entre si y unidos por vigas horizontales constituyen la estructura tipo "jaula" que se encuentra en la mayoria de los edificios de acero o de hormigón armado.

Las reaccones horizontales en los puntos de apoyo del portico limitan ek giro en las esquinas y reducen la deformación por flexón de la viga del portico, de la misma manera que lo hace una carga puntual en los extremos de una viga en mensula.
